NEDEN BOOSTER KOMPRESÖR?
Üretim sektörü için basınçlı hava (pnömatik enerji), elektrik ve hidrolik kadar önemli bir enerji kaynağıdır. Özellikle günümüzde giderek kullanımı yaygınlaşan pet şişelerin üretiminde, ayrıca pnömatik ve hidrolik aygıtlardaki sızdırmazlık testlerinde, tahrik silindirleri, presler ve sabitleme aparatları gibi uygulamalarda yüksek basınçlı hava bir zorunluluktur. Diğer basınçlı hava gerektiren uygulamalardan farklı olarak, bu uygulamalarda hem alçak basınçlı hem de 40 bar'a ulaşan yüksek basınçlı hava, işletmelerde aynı anda kullanılır. Bu sebeple tüm basınçlı hava sistemini yüksek basınca göre tasarlamak yerine, sadece yüksek basınç istenilen noktalarda hava basıncını yükseltmek en uygun çözümdür.

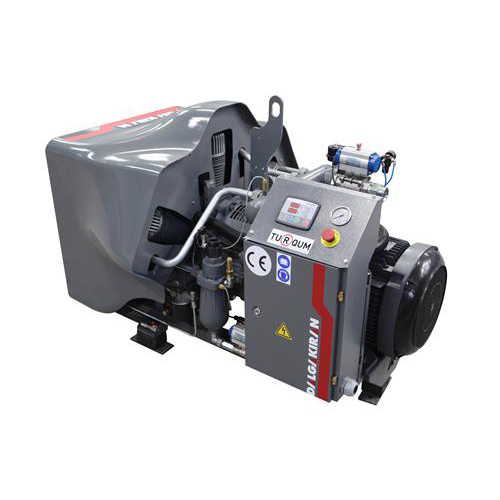

Ürün gamında vidalı kompresörden aldığı 7-13 bar aralığındaki havayı farklı debi kapasitelerinde 40 bar'a kadar çıkarabilen DBK serisi booster kompresör modellerini barındıran DALGAKIRAN, pet şişe üreticileri ve yüksek basınçlı hava kullanması gereken işletmeler için yılların deneyimi ve kalite anlayışı ile en uygun çözümleri sunmaktadır.
KOMPRESÖR BLOĞU
• Ağır çalışma şartlarına uygun yüksek mukavemete sahip demir döküm karterler; karter üzerinde kolayca görülebilecek şekilde konumlandırılmış yağ seviye göstergesi, blöf valfi ve yağ doldurma/boşaltma tapalarına sahiptir.
• Soğutma finli demir döküm silindirler ve özel alüminyum alaşımlı üst başlıklar, sistemin daha düşük sıcaklıklarda çalışmasına yardımcı olur.
• Dinamik dengesi sağlanmış, hassas üretim süreçlerinden geçmiş sfero döküm krank milleri ve karşı ağırlıkları, uzun kullanım ömrü sağlar.
• Özel alaşımlı alüminyum pistonlar ve biyel kolları, krank miline daha az baskı yapmasının yanında yüksek ısı transferi ile krank milinin daha az ısınmasını sağlar.
• 1. kademedeki paslanmaz çelikten imal edilmiş özel tasarım yüksek hızlı eş merkezli valfler yüksek hava akış kapasitesi sağlarken 2. ve 3. kademedeki yüksek basınç şartları için özel tasarlanmış eş merkezli valfler ise hava akışını maksimum seviyede tutarak üst başlık sıcaklıklarının en uygun seviyede kalmasını garanti eder.
• Kompresyon ve yağ segmanları, hava akışını maksimum seviyede tutmaya ve yağ geçişini engellemeye yaramaktadır.
ANA MOTOR VE TAHRİK SİSTEMİ
• PET-PLUS serisi kompresörlerde standart olarak yüksek verimli IE2 verimlilik sınıfı IP55 motorlar kullanılmaktadır.
• Krank milinin tahrik edilmesi, kompresör bloğu ile ana motor arasındaki esnek kaplin vasıtası ile direk akuple olarak gerçekleşir.
• Özel yüksüz çalışma sistemi elektrik motorunun ve kompresör bloğunun ömrünü uzatır.
SOĞUTMA VE YAĞLAMA SİSTEMLERİ
• Sistemde etkin soğutma sağlamak amacıyla basınçlı havayı ortam sıcaklıklarına kadar düşürebilen dört kademeli (biri yağ döngüsü için, üçü her sıkıştırma kademesinden çıkan hava için) alüminyum kombi radyatör kullanılmıştır.
• Sadece silindir ve üst başlıkların açık bırakıldığı hava yönlendirme sacı ve silindirler üzerinde derin soğutma finleri ile kompresörün durmaksızın çalışmasını sağlayacak seviyede kompresör bloğunun soğutulması sağlanır.
• Çırpmalı yağlama sistemi yerine tercih edilen ana motor miline direk akuple yağ pompası ile yağın biyel kolu ve krank mili gibi sıcak parçaların üzerinden çevrilerek kompresör bloğunun etkin bir biçimde soğutulmasına destek olunur.
ELEKTRİK SİSTEMİ
• Dijital gösterge paneli ile PLC tabanlı kontrol ve sistem izleme
• Motor anahtarlama, giriş-çıkış havası basınç ve sıcaklığı, minimum çalışma basıncı, minimum yağ basıncı ve maksimum çalışma sıcaklığı gibi 100'e yakın kullanıcı parametreleri ile esnek çalışma olanağı
• 5 farklı ön tanımlı sayaç yapısı ile bakım aralıklarını izleme
• Röle ve kontaktör gibi mekanik yapılı kontrol ekipman sayılarının azaltılması ile güvenilir çalışma
• Opsiyonel GPRS modülü ile uzaktan kontrol imkânı
• Opsiyonel eş yaşlandırma ile 8'e kadar kompresörün aynı anda kontrolü
STANDART ÖZELLİKLER
• Pistonlu kompresör bloğu
• 380V/3 faz/50Hz IE2 verimlilik sınıfı IP55 ana motor
• Yüksüz kalkış için otomatik tahliye sistemi
• Esnek kaplinle direk akuple tahrik sistemi
• Uzun ömürlü rulmanlar
• Dört kademeli alüminyum kombi radyatör
• Boşta çalışma fonksiyonu için hava emiş filtresi ve susturucusu
• Yağ pompası ile yağlama sistemi
• Yağ seviye göstergesi
• Blöften yağ atmayı engelleyici özel tahliye sistemi
OPSİYONLAR
• Yağ ısıtıcısı
• Uzaktan kontrol için GPRS modülü
• Eş yaşlandırma ile çoklu kompresör kontrol mekanizması
• IE3 verimlilik sınıfı ana motor
• 380V/3 faz/50Hz dışında diğer giriş şebeke gerilimi seçenekleri
TEKNİK ÖZELLİKLER*
* 1 bar mutlak hava basıncı, %0 bağıl nem, 20°C giriş havası sıcaklığı ve DALGAKIRAN Smartoil kullanımı referans şartlarında kaydedilen değerlerdir. DALGAKIRAN MAKİNA, ürünlerinde önceden herhangi bir uyarıda bulunmaksızın değişiklik yapma hakkını saklı tutar.
