FORCE VSD SERİSİ VİDALI KOMPRESÖRLER

ÜRÜN ÖZELLİKLERİ

FORCE VSD SERİSİ Vidalı Hava Kompresörleri

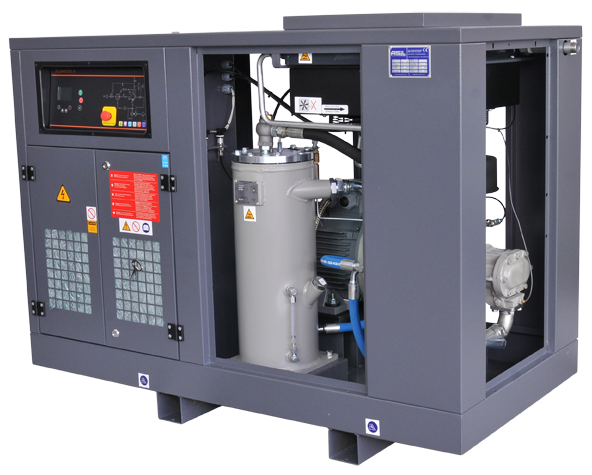

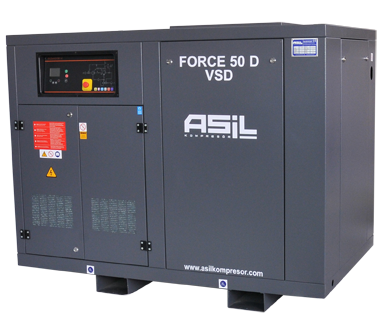

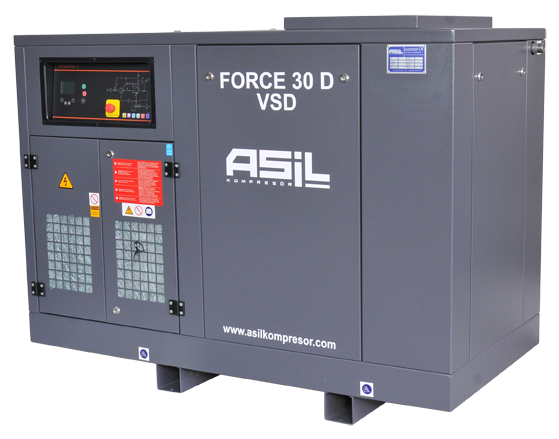

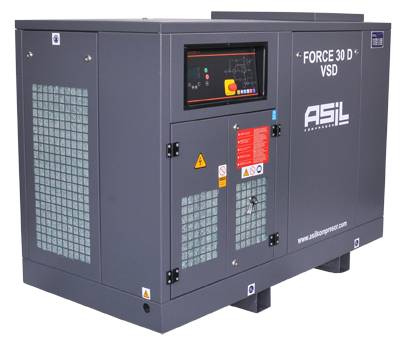

FORCE 20-430 D VSD

ASİL Vsd serisi yağ enjekteli vidalı hava kompresörleri müşterilerine uzun yıllar sorunsuzca hizmet edebilmesi için tasarlanmıştır. Tasarımında ve analizlerinde son teknoloji mühendislik yazılımları kullanılan bu kompresörlerin her bir parçasının imalatı ve montajı uluslararası kalite standartları çerçevesinde gerçekleşmektedir.

KOLAY KULLANIM
Force Vsd serisi vidalı hava kompresörleri farklı uygulama alanlarında başarıyla çalışabilmesi amacıyla üretilmiştir. Her seviyede kullanıcının kolayca adapte olup öğrenebileceği şekilde tasarlanan ürünlerin üretiminde ve montajında kullanılan üstün performanslı ve kaliteli parçalar, uzun bakım aralıkları ve bunun sonucunda da düşük işletme giderleri sağlar.

VİDA BLOĞU
"Hesaplamalı Akışkanlar Dinamiği (CFD)" ve "Sonlu Elemanlar Metodu (FEM)" gibi son teknolojinin nimetlerinden faydalanılarak tasarlanmış ve üst düzey imalat teknikleri ile imal edilmiş yeni nesil vida blokları, yeni rotor profili ve lob kombinasyonu ile yüksek verim, sağlamlık ve düşük enerji tüketimi sunar.
Standart tasarımlardan 3 kat daha fazla yük taşıma kapasitesine sahip yeni jenerasyon rulmanlı yataklama sistemi vardır.
Optimal lob kombinasyonu ile yeni rotor profilinin daha az hava kaçışına izin vermesi ve tork ihtiyacını azaltması enerji giderlerinde ciddi bir azalma sağlar.

ANA MOTOR VE TAHRİK SİSTEMİ
Force Vsd serisinde standart olarak yüksek verimli ve yüksek hızlı, IE2 enerji sınıfı, invertör ile sürülmeye uygun IP55 motorlar kullanılmaktadır.
Yıldız-üçgen ve soft-starter motor sürme metotlarından farklı olarak düşük enerji kayıplı ve yüksek performanslı invertör ekipmanı, istenilen debi kapasitesine göre motor hızını ayarlayarak motorun gereksiz dur kalklarla yıpranmasının önüne geçtiği gibi ciddi enerji kazanımları sağlar.

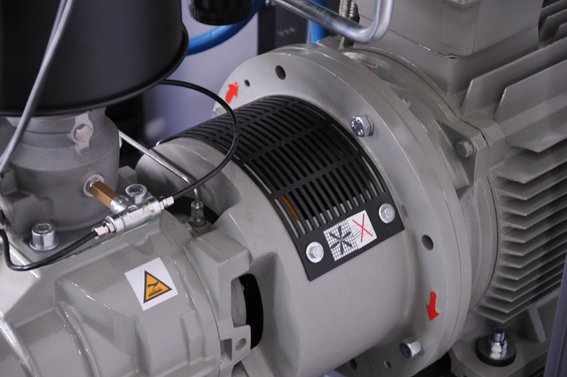

Vida rotoru milinin tahrik edilmesi, vida bloğu ile ana motor arasında esnek kaplinle 1:1 aktarımla direk akuple olarak gerçekleşir.
Direk akuple aktarım sistemiyle diğer güç aktarım sistemlerinden farklı olarak mekanik kayıplar minimum seviyeye indirilerek enerji tasarrufu sağlanır.
Kayış-kasnak mekanizmasının kullanılmamasıyla gürültü ve titreşim seviyeleri fark edilir seviyelerde azaltılmıştır.

HAVA EMİŞ SİSTEMİ
FEM ve "Akışkanlar Dinamiği" gibi çok yönlü analizleri içeren üst seviye mühendislik yazılımları ile geliştirilmiştir.
Üç kontrol bloğu ünitesi, bir solenoid valf ve bir kontrol silindirinden oluşan emiş regülatörünün sade tasarımı ile periyodik bakımlarının kolayca gerçekleşmesini sağlanır.
Emiş regülatörü, imalatında birinci sınıf malzeme kullanılması, tasarımında azaltılan conta sayısı ile 8000 saate kadar güvenilir çalışma performansı sunar.
Emiş valfinin açık iken tam dik pozisyon alabilmesi, neredeyse düz ve tek yönlü hava akışı, yeni profil tasarımı ile %25 arttırılan hava çıkış alanı ile emiş regülatörü düşük basınç düşümleri ve yüksek performans vaat eder.
Değiştirilebilir mikro cam elyaf ön panel filtre ve değiştirilebilir kâğıt elemanlı kaset tipi hava giriş filtresinden oluşan iki kademeli hava emiş filtre sistemi, vida bloğu ve soğutma sistemi için temiz hava sağlayarak tozlu ortamlarda oluşabilecek problemleri minimize eder.

HAVA / YAĞ SEPARATÖRÜ
Derin yataklı birbirine geçmiş ayrıştırma tabakaları ile daha düşük hacimde daha etkin bir ayrıştırma gerçekleştirir.
3 kademeli ayrıştırma sağlayan performanslı bir tasarıma sahiptir.
Ayrıştırma sonrasında 3 mg/m3'ten düşük yağ çözünürlüğü elde edilir.

SOĞUTMA SİSTEMİ
Uzun ömürlü Bar / Plate sistemli alüminyum kombi soğutucu her türlü koşulda sorunsuz çalışmayı garanti eder.
Dört yollu termostatik valf düşük sıcaklıklarda su yoğuşmasını engelleyerek yağ ömrünü uzatır ve arıza risklerini ortadan kaldırır.
Yeni kanat profilleri, ana motordan bağımsız bir elektrik motorunun çalıştırdığı sessiz ve etkili eksenel fanlar ile desteklenmiştir.
Kolay temizlenip servis hizmetinin kısa sürede verilmesini sağlayan yeni fan yuvalarına sahiptir.

EMNİYET VE UYARI SİSTEMLERİ
Ana motor ve fan motoru aşırı akım kontrolü
Faz sırası, eksikliği ve dengesizliği kontrolü
PTC ile ana motor sıcaklık kontrolü
Vida aşırı hararet kontrol sistemi
Yüksek basınç kontrol sistemi
Separatör kirliliği uyarı sistemi
Hava filtresi kirliliği uyarı sistemi
Yüksek basınç emniyet valfi
Separatör tankı emniyet valfi
Acil stop butonu
Servis uyarı sistemi

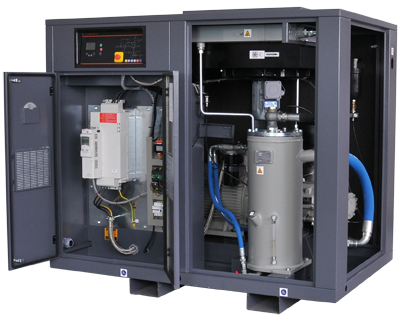

ELEKTRİK SİSTEMİ
Operasyon ve servis fonksiyonlarını herkesin kolayca anlayabileceği şekilde gösteren LCD kontrol paneline sahiptir.
Mekanik emniyet sistemleri PLC kontrollü emniyet anahtar ve röleleri ile desteklenmiştir.
Elektrik panosu tasarımında dünya standartlarında kaliteli ürünler sunan markalar tercih edilmiştir.

KANOPİ TASARIMI
Minimum çalışma alanı gerektiren kanopi dizaynı
Bakım kolaylığı sağlayan ve makinenin her noktasına kolayca müdahale imkânı veren ergonomik tasarım
Rahatlıkla sökülüp takılabilen servis kapakları
Titreşimi ve bunun doğurabileceği problemleri elimine eden özel kauçuktan imal edilmiş titreşim takozları
Paslanmaya ve darbelere dayanıklı elektrostatik toz boya
Ses seviyesini minimize eden alevlenmez kanopi kaplaması

STANDART ÖZELLİKLER
Yüksek verimli vida bloğu
380V/3 faz/50Hz yüksek hızlı IE2 enerji sınıfı invertör uyumlu IP55 ana motor
Ağır çalışma koşullarına uygun invertör
Esnek kaplinle direk akuple tahrik sistemi
Sökülebilir akustik kanopi
Rijit kasa tabanı
EU3 normunda mikro cam elyaf ön filtre
Maksimum 3 mg/m3 yağ çözünürlüğü sağlayan hava/yağ separatörü ve tankı
3 mikron çözünürlüğünde kuru tip hava filtresi
10 mikron çözünürlüğünde tam akışlı yağ filtresi
Elektropnömatik yük-boş kontrollü emiş valfi
Minimum basınç valfi
Termostatik valf
Hızlı tahliye valfi ve susturucusu
LCD panelli PLC kontrol ünitesi

OPSİYONLAR
Su soğutma sistemi
Isı geri kazanımı ile hava+su (Hibrit) soğutma sistemi
Yağ ısıtıcısı
Otomatik drenaj sistemli su separatörü
380V/3 faz/50Hz dışında diğer giriş şebeke gerilimi seçenekleri
