FORCE SERİSİ VİDALI KOMPRESÖRLER

ÜRÜN ÖZELLİKLERİ

FORCE SERİSİ Vidalı Hava Kompresörleri

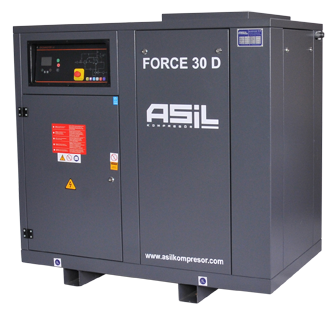

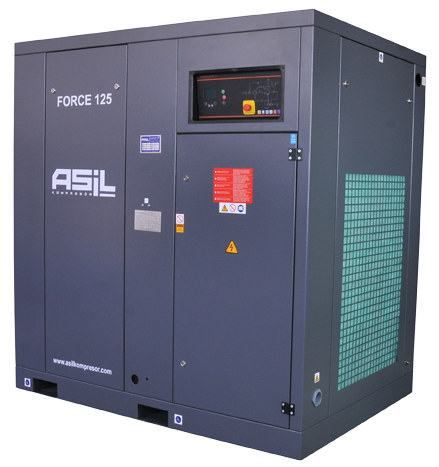

FORCE 20-420

ASİL Force serisi vidalı hava kompresörleri müşterilerine uzun yıllar sorunsuzca hizmet edebilmesi için tasarlanmıştır. Tasarımında ve analizlerinde son teknoloji mühendislik yazılımları kullanılan bu kompresörlerin her bir parçasının imalatı ve montajı uluslararası kalite standartları çerçevesinde gerçekleşmektedir.

KOLAY KULLANIM
Force serisi hava kompresörleri farklı uygulama alanlarında başarıyla çalışabilmesi amacıyla üretilmiştir. Her seviyede kullanıcının kolayca adapte olup öğrenebileceği şekilde tasarlanan ürünlerin üretiminde ve montajında kullanılan üstün performanslı ve kaliteli parçalar, uzun bakım aralıkları ve bunun sonucunda da düşük işletme giderleri sağlar.

VİDA BLOĞU
•"Hesaplamalı Akışkanlar Dinamiği (CFD)" ve "Sonlu Elemanlar Metodu (FEM)" gibi son teknolojinin nimetlerinden faydalanılarak tasarlanmış ve üst düzey imalat teknikleri ile imal edilmiş yeni nesil vida blokları, yeni rotor profili ve lob kombinasyonu ile yüksek verim, sağlamlık ve düşük enerji tüketimi sunar.
• Standart tasarımlardan 3 kat daha fazla yük taşıma kapasitesine sahip yeni jenerasyon rulmanlı yataklama sistemi vardır.
• Optimal lob kombinasyonu ile yeni rotor profilinin daha az hava kaçışına izin vermesi ve tork ihtiyacını azaltması enerji giderlerinde ciddi bir azalma sağlar.

ANA MOTOR VE TAHRİK SİSTEMİ
• DVK serisinde standart olarak yüksek verimli 380V/3 faz/50Hz IE2 IP55 motorlar kullanılmaktadır.
• Vida rotoru milinin tahrik edilmesi, vida bloğu ile ana motor arasında belirli bir aktarım oranına göre seçilmiş kayış-kasnak mekanizması ile gerçekleştirilir.
• Kayışlar 25,000 saat çalışma ömrü gözetilerek seçilmiştir.
• Burçlu kasnaklar sökme-takma işlemlerinde kolaylık sağlar.
• Kolay ayarlanabilen kayış gerginliği ile kompresörün her zaman verimli çalışması sağlanır.

HAVA EMİŞ SİSTEMİ
• FEM ve "Akışkanlar Dinamiği" gibi çok yönlü analizleri içeren üst seviye mühendislik yazılımları ile geliştirilmiştir.
• Üç kontrol bloğu ünitesi, bir solenoid valf ve bir kontrol silindirinden oluşan emiş regülatörünün sade tasarımı ile periyodik bakımlarının kolayca gerçekleşmesini sağlanır.
• Emiş regülatörü, imalatında birinci sınıf malzeme kullanılması, tasarımında azaltılan conta sayısı ile 8000 saate kadar güvenilir çalışma performansı sunar.
• Emiş valfinin açık iken tam dik pozisyon alabilmesi, neredeyse düz ve tek yönlü hava akışı, yeni profil tasarımı ile %25 arttırılan hava çıkış alanı ile emiş regülatörü düşük basınç düşümleri ve yüksek performans vaat eder.
• Değiştirilebilir mikro cam elyaf ön panel filtre ve değiştirilebilir kâğıt elemanlı kaset tipi hava giriş filtresinden oluşan iki kademeli hava emiş filtre sistemi, vida bloğu ve soğutma sistemi için temiz hava sağlayarak tozlu ortamlarda oluşabilecek problemleri minimize eder.

HAVA / YAĞ SEPARATÖRÜ
• Derin yataklı birbirine geçmiş ayrıştırma tabakaları ile daha düşük hacimde daha etkin bir ayrıştırma gerçekleştirir.
• 3 kademeli ayrıştırma sağlayan performanslı bir tasarıma sahiptir.
• Ayrıştırma sonrasında 3 mg/m3'ten düşük yağ çözünürlüğü elde edilir.

SOĞUTMA SİSTEMİ
• Uzun ömürlü Bar / Plate sistemli alüminyum kombi soğutucu her türlü koşulda sorunsuz çalışmayı garanti eder.
• Dört yollu termostatik valf düşük sıcaklıklarda su yoğuşmasını engelleyerek yağ ömrünü uzatır ve arıza risklerini ortadan kaldırır.
• Yeni kanat profilleri, ana motordan bağımsız bir elektrik motorunun çalıştırdığı sessiz ve etkili eksenel fanlar ile desteklenmiştir.
• Kolay temizlenip servis hizmetinin kısa sürede verilmesini sağlayan yeni fan yuvalarına sahiptir.

EMNİYET VE UYARI SİSTEMLERİ
• Ana motor ve fan motoru aşırı akım kontrolü
• Faz sırası, eksikliği ve dengesizliği kontrolü
• PTC ile ana motor sıcaklık kontrolü
• Vida aşırı hararet kontrol sistemi
• Yüksek basınç kontrol sistemi
• Separatör kirliliği uyarı sistemi
• Hava filtresi kirliliği uyarı sistemi
• Separatör tankı emniyet valfi
• Yüksek basınç emniyet valfi
• Acil stop butonu
• Servis uyarı sistemi

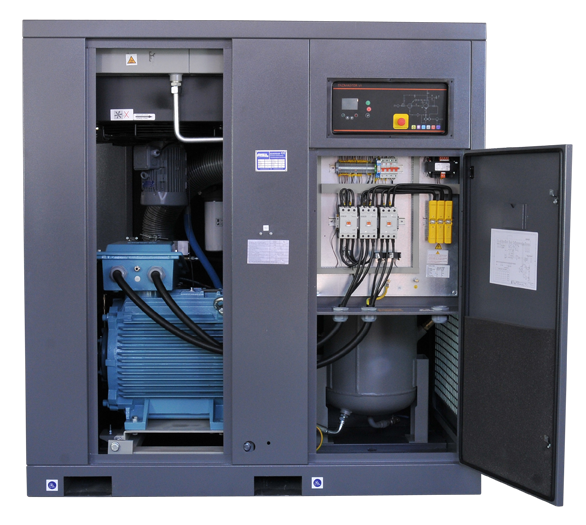

ELEKTRİK SİSTEMİ
• Operasyon ve servis fonksiyonlarını herkesin kolayca anlayabileceği şekilde gösteren LCD kontrol paneline sahiptir.
• Mekanik emniyet sistemleri PLC kontrollü emniyet anahtar ve röleleri ile desteklenmiştir.
• Elektrik panosu tasarımında dünya standartlarında kaliteli ürünler sunan markalar tercih edilmiştir.

KANOPİ TASARIMI
• Minimum çalışma alanı gerektiren kanopi dizaynı
• Bakım kolaylığı sağlayan ve makinenin her noktasına kolayca müdahale imkânı veren ergonomik tasarım
• Rahatlıkla sökülüp takılabilen servis kapakları
• Titreşimi ve bunun doğurabileceği problemleri elimine eden özel kauçuktan imal edilmiş titreşim takozları
• Paslanmaya ve darbelere dayanıklı elektrostatik toz boya
• Ses seviyesini minimize eden alevlenmez kanopi kaplaması

STANDART ÖZELLİKLER
• Yüksek verimli vida bloğu
• 380V/3 faz/50Hz IE2 enerji sınıfı IP55 ana motor
• Kayış-kasnak mekanizmalı tahrik sistemi
• Sökülebilir akustik kanopi
• Rijit kasa tabanı
• U3 normunda mikro cam elyaf ön filtre
• Maksimum 3 mg/m3 yağ çözünürlüğü sağlayan hava/yağ separatörü ve tankı
• 3 mikron çözünürlüğünde kuru tip hava filtresi
• 10 mikron çözünürlüğünde tam akışlı yağ filtresi
• Elektropnömatik yük-boş kontrollü emiş valfi
• Minimum basınç valfi
• Termostatik valf
• Hızlı tahliye valfi ve susturucusu
• Yıldız– üçgen bağlantılı motor sürücü sistemi
• LCD panelli PLC kontrol ünitesi
• 4000 saat çalışma ömürlü fabrika dolumu yağ

OPSİYONLAR
• Su soğutma sistemi
• Isı geri kazanımı ile hava+su (Hibrit) soğutma sistemi
• Yağ ısıtıcısı
• Su separatörü
• Gıda sınıfı yağ kullanımı
• Yumuşak yol verici (Soft-starter)
• Fan motoru için değişken hızlı sürücü (VSD) (Su soğutmalı modeller hariç)
• IE3 verimlilik sınıfı ana motor
• 380V/3 faz/50Hz dışında diğer giriş şebeke gerilimi seçenekleri
